AMETEK双向逆变充放电式电机控制器的电网适应性测试案例

信息来源:admin 日期:2020-08-11 16:31:54


电机控制器是通过主动工作来控制电机按照设定的方向、速度、角度、响应时间进行工作的集成电路。双向逆变充放电式电机控制器是应用于电动汽车的一种电机控制器。

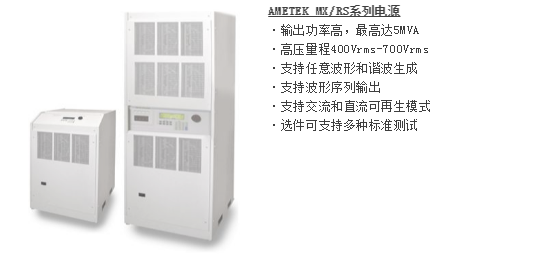

AMETEK程控电源事业部California Instruments品牌的MX/RS系列交直流电源是应用极其广泛的大功率电源,输出精准稳定,支持交流和直流的正常输出和能量反馈,是全功能的四象限电源。MX/RS系列电源可以使得测试环境的搭建更加简洁,测试操作更加方便,因此可以减轻测试的工作量,同时节省资金投入和空间占用。


测试设备

Ametek MX45电网模拟器

待测设备

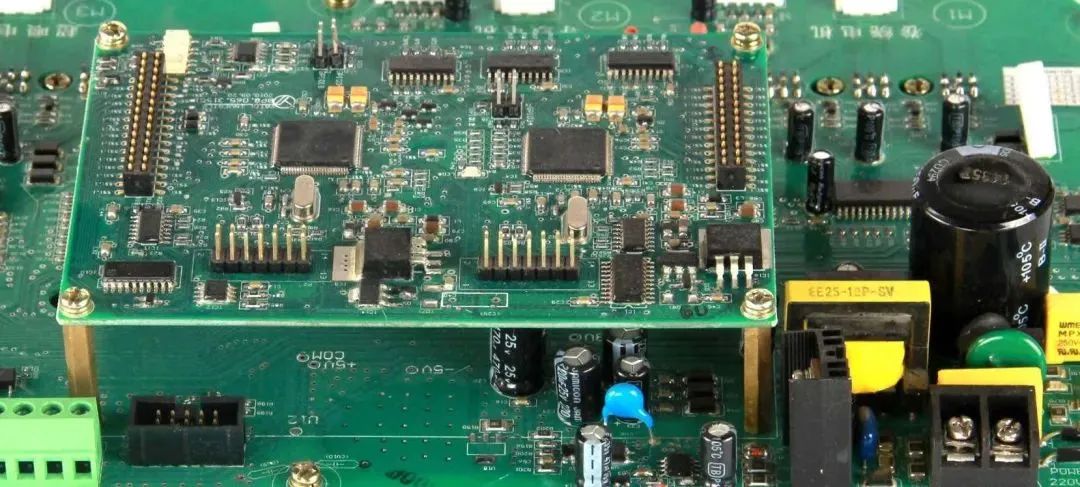

双向逆变充放电式电机控制器

测试项目一:实际带载功率和电流等级

双向逆变充放电式电机控制器测试中,待测设备工作电压为三相220VL-N,电流为60A/相,实际带载功率约40kVA。在做电压波动和频率波动测试中,AMETEK MX45电网模拟器可以保持良好的稳定的输出。


测试项目二:序列和谐波
双向逆变充放电式电机控制器测试中,客户需要完成如下测试项目,MX45电网模拟器均表现出准确和稳定的输出能力,操作便捷性也得到用户肯定。

  • 交流频率阶跃试验


  • 交流频率步进试验


  • 交流电压阶跃试验


  • 交流电压步进试验

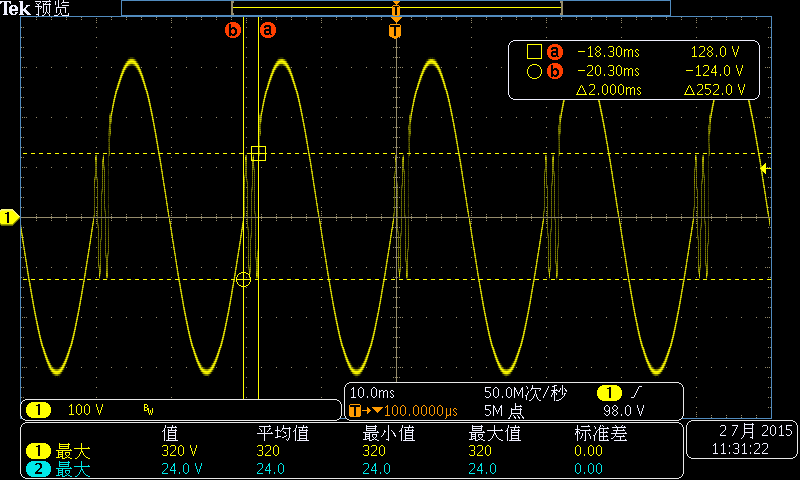

  • 电压振荡测试


  • 谐波测试

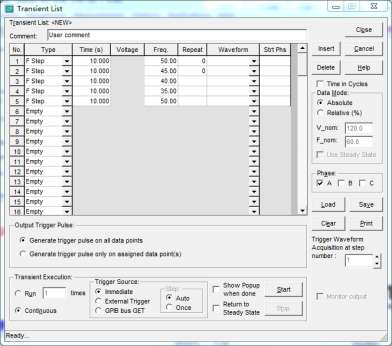

MX45电网模拟器序列波形编辑界面

MX45电网模拟器谐波编辑界面

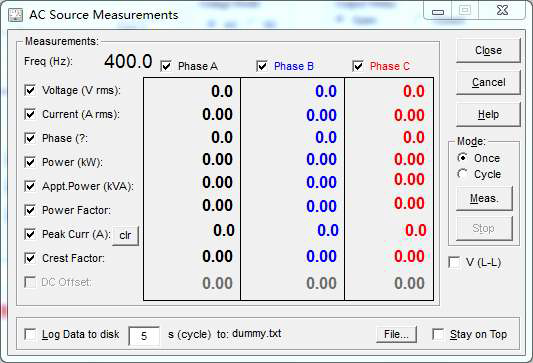

MX45电网模拟器提供输出参数实时测量功能


测试项目三:特殊波形的测试

AMETEK电网模拟器内置任意波发生器,可为用户特殊波形测试提供便捷。在本次测试中,用户需要执行电压振荡测试,我们可以使用Excel的公式编辑功能编辑函数,并使用MX45电网模拟器软件的任意波形编辑功能导入该波形即可。

如下图所示,其中A列代表一个周期的1024个点,B列带入sin 函数,前100 个点用高频振荡的sin 函数计算,后101-1024 个点用50Hz 的sin 函数计算,就得到了用户需要的波形

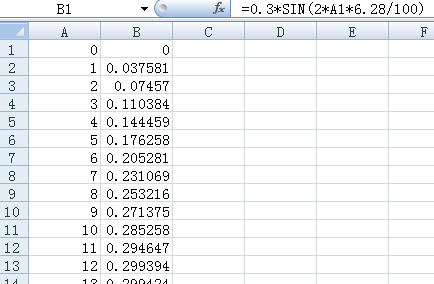

使用Excel公式编辑一个周期的振荡波形

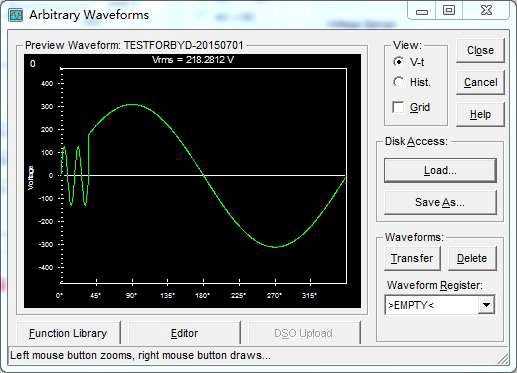

MX45电网模拟器软件预览



MX45电网模拟器在双向逆变充放电式电机控制器的电网适应性测试中,其带载能力、瞬态波形电网模拟能力、任意波形模拟能力,以及操作便捷性,都有良好表现,并得到客户认可。

如您想了解更加详细的方案,可以在下方留言或者直接拨打神州技测电话400-808-6255进行咨询
